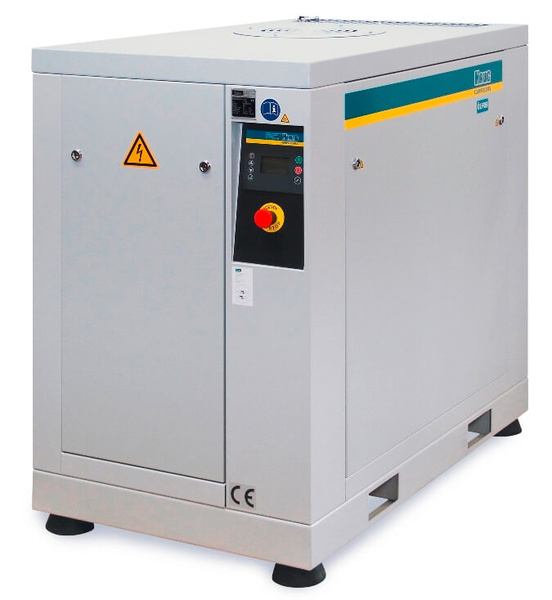

Compresseurs HAUG.Uranus Scroll

Les compresseurs HAUG scroll se caractérisent par leur simplicité. Grâce à la conception du compresseur rotatif et le petit nombre de composants, les compresseurs scroll sont très fiables et très faciles à entretenir.

Les compresseurs scroll HAUG fonctionnent absolument sans huile puisqu’il n’y a pas la moindre goutte dans la chambre de compression. Toute pollution est de ce fait évitée.

Efficace – Economique – Sécurité d’approvisionnement

Les compresseurs scroll HAUG.Uranus de 2.2 kW sont commandés à l’aide d’un manostat / disjoncteur-protecteur. A partir de 3.7 kW, une commande électronique est installée. Celle-ci commande et contrôle le compresseur de manière optimale, et offre également la possibilité de communiquer avec un système de guidage ou d’autres compresseurs (variante de commande S1). Pour les unités scroll multisystèmes, la commande électronique assure un fonctionnement cyclique de chaque compresseur afin d’optimiser l’efficacité et la charge. Il en résulte des coûts énergétiques réduits, des intervalles d’entretiens plus longs et une sécurité d’approvisionnement élevée en fonctionnement en charge partielle.

Dans le cas d’installations multisystèmes, chaque compresseur peut être exploité via une commutation directrice de la charge de base, disponible en option.

Haute qualité - Fiable – Sûr

Les compresseurs scroll HAUG.Uranus sont équipés d’un système de surveillance pour la pression et la température de compression ainsi que pour la température ambiante. Les compresseurs sont conçus pour un fonctionnement continu.

Le système de commande PLC évalue les données d'exploitation, informe l'opérateur sur l'état et contrôle le fonctionnement des différents compresseurs à spirale afin d'éviter une surcharge et d'assurer un apport constant d'air comprimé.

Les compresseurs HAUG Scroll sont équipés avec les unités de compression HITACHI. HITACHI est le leader mondial pour les unités de compression Scroll. Ces derniers se distinguent par une fiabilité et une efficacité supérieure, de longs intervalles d'entretien et de faibles vibrations.

Les blocs-compresseurs scroll HITACHI ont plusieurs caractéristiques et fonctions innovantes

La conception brevetée «Wrap» d’HITACHI avec un joint à labyrinthe offre une efficacité et une fiabilité supérieure.

Le traitement de surface alumite des zones de bandes de roulement et les roulements à rouleaux généreusement dimensionnés garantissent une longue durée de vie au compresseur.

Grâce à de grandes ailettes de refroidissement en aluminium, les blocs-compresseurs HITACHI ont une meilleure efficacité et une durée de vie supérieure. Le refroidissement du bloc-compresseur se fait grâce à un grand ventilateur intégré dans le bloc-compresseur lui-même et en rotation synchrone avec la spirale de compression.

Unité de compression exempte d’huile de HITACHI

Composition de la livraison et description technique

  • Filtre d’aspiration
  • Bloc-compresseur scroll HITACHI
  • Ventilateur de refroidissement intégré dans le bloc-compresseur
  • Capteur de température pour la température ambiante
  • Ventilateur pour la carrosserie
  • Moteur d’entraînement
  • Entraînement par poulie et courroie
  • Interrupteur pour la température de compression
  • Clapet anti-retour
  • Refroidisseur final d’air comprimé
  • Tampon d’air comprimé à la sortie
  • Purgeur automatique (à partir de 3.7 kW)
  • Capteur de pression pour contrôle et surveillance
  • Commande électronique avec Démarrage/Arrêt/Reset et affichage LED de l’état et des erreurs (à partir de 3.7 kW).
  • Variante de commande S1 avec alarme collective exempte de tension (en option pour les versions 3.7 kW et 5.5 kW)
  • Commutation de la charge de base disponible en option à partir de 3.7 kW pour l’exploitation de plusieurs compresseurs

Description de la commande (à partir de 3.7 kW)

La commande du compresseur s’effectue à l’aide de la pression finale maximale et minimale sélectionnée (c’est-à-dire que le compresseur fonctionne après la commande de démarrage jusqu’à ce que la pression finale maximale soit atteinte). La commande de démarrage est effectuée soit localement sur la machine, soit à distance. Le compresseur fonctionne lorsque la pression est inférieure à la pression finale minimale.

Le contrôleur effectue les vérifications de sécurité et démarre le compresseur si aucune condition de verrouillage n’a été déterminée. Pour les compresseurs avec plusieurs blocs-compresseurs scroll, le contrôleur démarre et arrête les différents compresseurs automatiquement, en tenant compte du besoin et de la charge, de sorte que le compresseur fonctionne idéalement dans une bande de pression étroite.

Option: compresseur scroll montés sur réservoir avec sécheur frigorifique et filtre

La version AS propose des installations complètes montées sur un réservoir de 270 litres, revêtu à l’intérieur, avec robinet de vidange manuel, prêt à l’utilisation avec sécheur frigorifique, prévues pour un point de rosée de +3 °C à une température ambiante de +25 °C, avec filtre d’aspiration (0.01 ppm).

Applications

  • Air médical ou air technique
  • Commandes pneumatiques
  • Centrales électriques et hydroélectriques
  • Industrie chimique
  • Industrie pharmaceutique
  • Agroalimentaire
  • Industrie électronique
  • Industrie textile
  • Salles blanches
