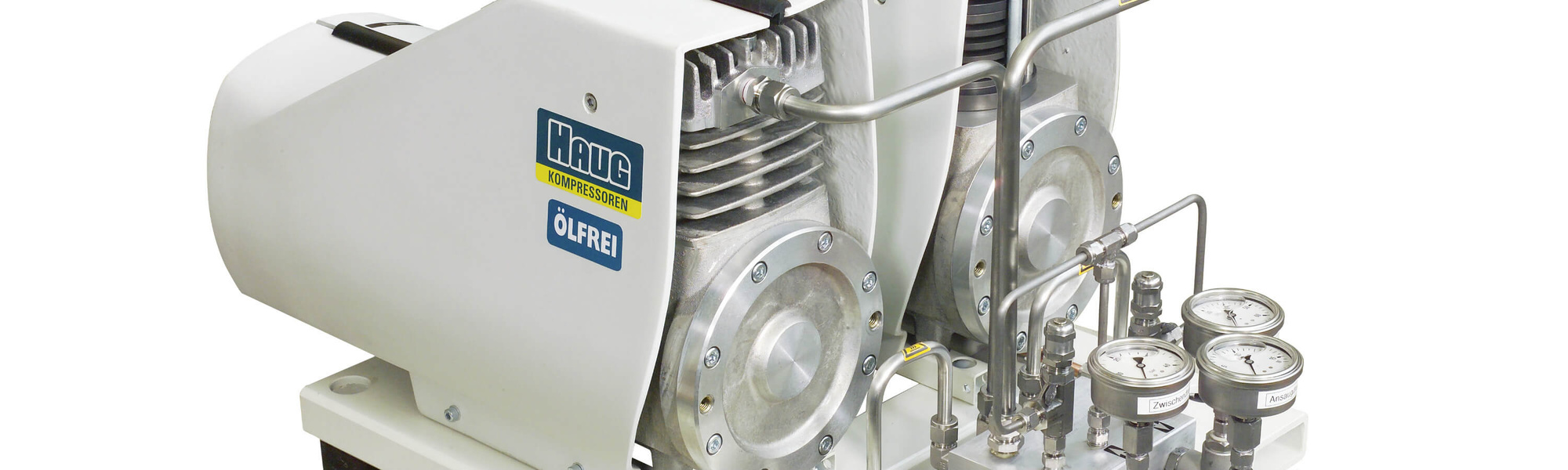

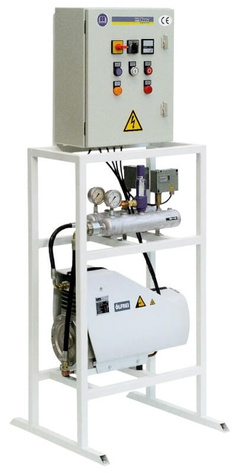

HAUG.Pluto Kompressoren - ölfrei und gasdicht (0.5 - 2.2 kW)

Die Typenreihe HAUG.Pluto wird für die Rückgewinnung und Nachverdichtung von Gasen wie z.B. Helium, SF6, Sauerstoff und Stickstoff eingesetzt, sowie für die Nachverdichtung von Druckluft.

HAUG.Pluto Kompressoren haben den Elektromotor im Gasraum. Der Stromanschluss des Elektromotors erfolgt gasdicht im Kurbelgehäuse. Diese Bauart ist eine HAUG Sauer Eigenentwicklung, welche Gase dauerhaft ohne Leckagen verdichtet. Dieser hermetisch dichte und absolut verschleissfreie Antrieb wurde 1990 erstmals im HAUG.Pluto Kompressor eingesetzt und kann für Saugdrücke bis 21 bar(abs) verwendet werden.

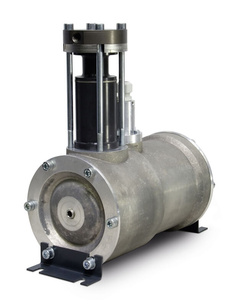

Den HAUG.Pluto Kompressor gibt es auch für OEM-Anwendungen in einer Einbauvariante ohne Verrohrung und Instrumentierung zur Integration in eine OEM-Anlage.

Das modulare HAUG.Pluto Kompressorkonzept erlaubt eine sehr individuelle und kostengünstige Anpassung der Kompressorkonfiguration an die Kundenanforderungen. Damit können technisch, kommerziell und energetisch optimale Lösungen entwickelt werden.

Nicht möglich mit dem HAUG.Pluto Kompressor sind Anwendungen wo ein Explosionsschutz z.B. gemäss ATEX-Richtlinie erforderlich ist.

Merkmale

  • Komplett ölfreier und trockenlaufender Kolbenkompressor
  • Dauerhaft technisch dicht mit Einbaumotor
  • Umweltfreundlich da ölfrei, gasdicht und effizient
  • Leckrate Kompressor <0.0001 mbar l/s
  • Luftgekühlt
  • Antriebsleistungen von 0.5 bis 2.2 kW
  • Drehzahlbereich 970 bis 1700 1/min
  • Ansaugdruck max. 21 bar(abs)
  • Enddruck max. 61 bar(abs)
  • Modulare Zylinderkonfiguration mit Zylinderdurchmesser bis 75 mm
  • Version mit 1 Zylinder für 1-stufige Verdichtung
  • Liefermenge bei atmosphärischem Ansaugdruck max. ca. 10 Nm3 /h

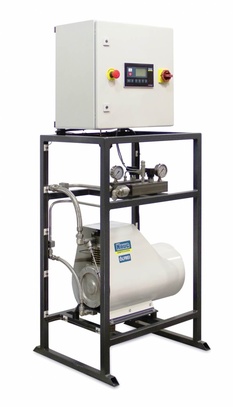

  • Ausführung als Nachverdichter (Booster) mit Liefermenge max. ca. 50 Nm3/h
  • Ausführung als OEM-Einbau-Variante ohne Verrohrung und Instrumentierung zur Integration in eine OEM-Anlage
  • Sehr robuste und langlebige Ausführung
  • Kompakte und fundamentlose Aufstellung
  • Sehr leise und damit geeignet für Installationen direkt am Arbeitsplatz

Anwendungsgebiete

  • Ölfreie Nachverdichtung von Sauerstoff
  • Ölfreie Nachverdichtung von Stickstoff und Luft (CDA = Clean dry Air)
  • Ölfreie Rückgewinnung und Verdichtung von SF6-Gas
  • Ölfreie Nachverdichtung und Rückgewinnung von Helium
  • Ölfreie Verdichtung anderer Gase wie Kältemittel, Argon und Kohlendioxid
